SJWY-6系列單相電壓繼電器可用于電力系統的保護線路中，該產品具有電壓繼電器、時間繼電器和信號繼電器的組合功能，作為過電壓或低電壓閉鎖的動作元件。通信功能可選。

◆當監測電壓達到預設條件時，該繼電器進行電壓閉鎖的動作，紅色指示燈亮。

◆具有延時功能，當監測電壓達到預設條件時，該繼電器在設置的延時時間后進行電壓閉鎖的動作，紅色指示燈亮。

◆RS485通訊功能可選。

◆瞬時動作：當輸入電壓高或低于整定值時，繼電器立即動作?？蓭фi定功能。

◆延時動作：類似于上述瞬時動作特性，區別在于達到動作條件時，繼電器不是立即動作，需經過下方的數碼管設定的延時時間后才動作。若在此延時時間內動作條件消失，繼電器不再動作。

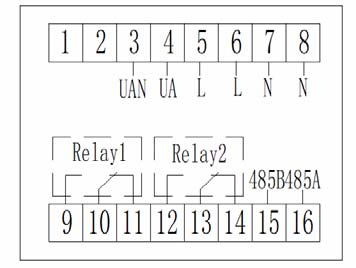

端子定義

◆額定電壓：220V 50Hz（60Hz可定制）；

◆長期工作電壓：220V 50Hz（60Hz可定制）；

◆輔助電源DC/AC：85-260VAC/10-370VDC，功耗≤3W；

◆工作/存儲溫度：-20℃～+70℃/-40℃～+85℃；

◆整定電壓范圍：0～400VAC；

◆整定值平均誤差：不大于±3%；

◆動作一致性：不大于3%；

◆返回系數：過電壓不小于0.9，欠電壓不大于1.1；

◆延時時間：0～99.9s；

◆延時平均誤差：不大于±(1%整定值+200ms)；

◆延時一致性：不大于(1%整定值+200ms)；

◆接點數量和類型：兩組轉換接點；

◆接點容量：5A 250VAC/30VDC；

◆監測回路功耗：≤3W；

◆介質強度：2kV 50Hz/1min，漏電流≤0.1mA；

◆靜電放電抗擾度：GB/T 17626.2-2018 Ⅲ級 ±8kV空氣放電、±6kV接觸放電；

◆電快速瞬變脈沖群抗擾度：GB/T 17626.4-2018 Ⅲ級 ±2V對電源端口；

◆浪涌（沖擊）抗擾度：GB/T 17626.5-2019 Ⅳ級（線對線±2kV，線對地±4kV）；

◆通訊功能：RS485可選。

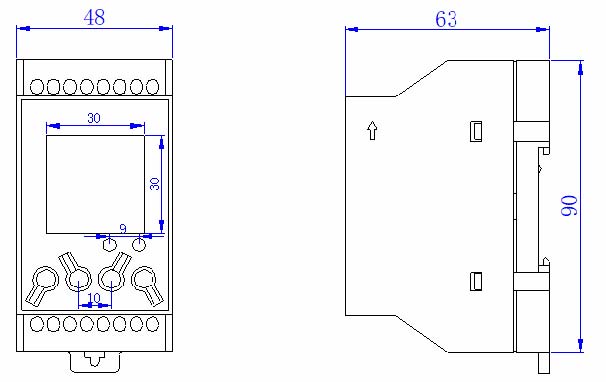

外形尺寸為90×48×63mm
