SJWL-6系列單相電流繼電器可用于電力系統的保護線路中，該產品具有電流繼電器、時間繼電器和信號繼電器的組合功能，作為過電流或低電流閉鎖的動作元件。通信功能可選。
◆當監測電流達到預設條件時，該繼電器進行電流閉鎖的動作，紅色指示燈亮。
◆具有延時功能，當監測電流達到預設條件時，該繼電器在設置的延時時間后進行電流閉鎖的動作，紅色指示燈亮。
◆RS485通訊功能可選。
◆瞬時動作：當輸入電流高或低于整定值時，繼電器立即動作。可帶鎖定功能。
◆延時動作：類似于上述瞬時動作特性，區別在于達到動作條件時，繼電器不是立即動作，需經過下方的數碼管設定的延時時間后才動作。若在此延時時間內動作條件消失，繼電器不再動作。

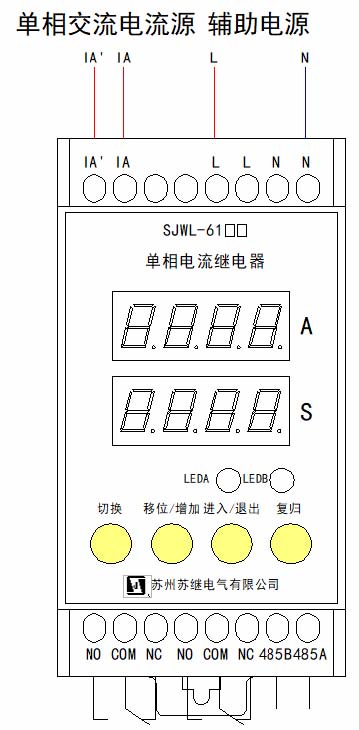

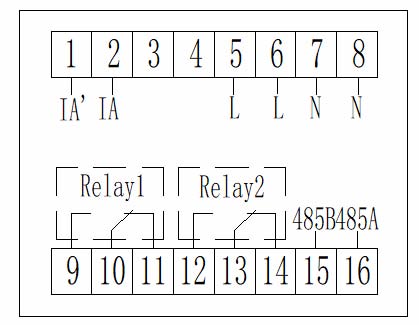

端子定義
◆額定電壓：5A 50Hz（60Hz 可定制）；
◆長期工作電壓：5A 50Hz（60Hz 可定制）；
◆輔助電源 DC/AC：85-260VAC/10-370VDC；
◆工作/存儲溫度：-20℃～+70℃/-40℃～+85℃；
◆整定電流范圍：0.2～9.9A AC；
◆整定值平均誤差：不大于±3%；
◆動作一致性：不大于 3%；
◆返回系數：過電流不小于 0.9，欠電流不大于 1.1；
◆延時時間：0～99.9s；
◆延時平均誤差：不大于±(1%整定值+200ms)；
◆延時一致性：不大于(1%整定值+200ms)；
◆接點數量和類型：兩組轉換接點；
◆接點容量：5A 250VAC/30VDC；
◆介質強度：2kV 50Hz/1min，漏電流≤0.1mA；
◆靜電放電抗擾度：GB/T 17626.2-2018 Ⅲ級 ±8kV 空氣放電、±6kV 接觸放電；
◆電快速瞬變脈沖群抗擾度：GB/T 17626.4-2018 Ⅲ級 ±2V 對電源端口；
◆浪涌（沖擊）抗擾度：GB/T 17626.5-2019 Ⅳ級（線對線±2kV，線對地±4kV）；
◆通訊功能：RS485 可選。

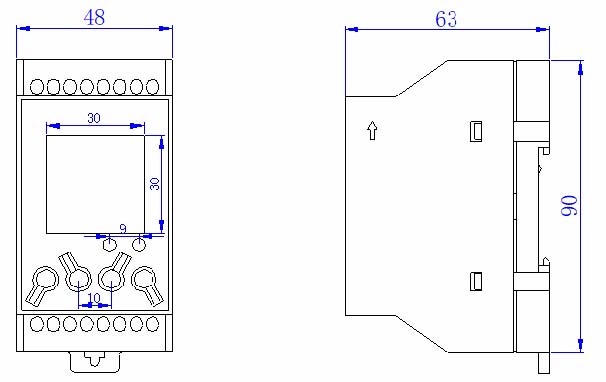

外形尺寸為90×48×63mm
