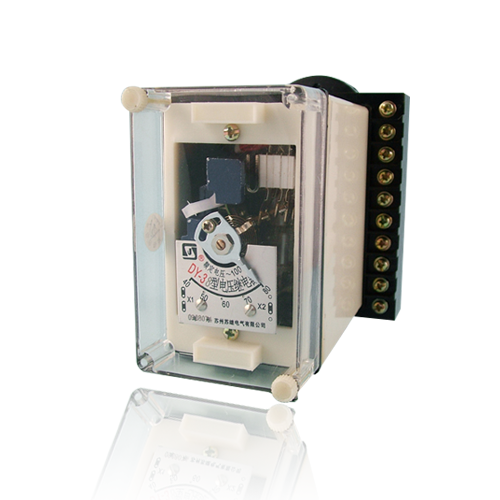

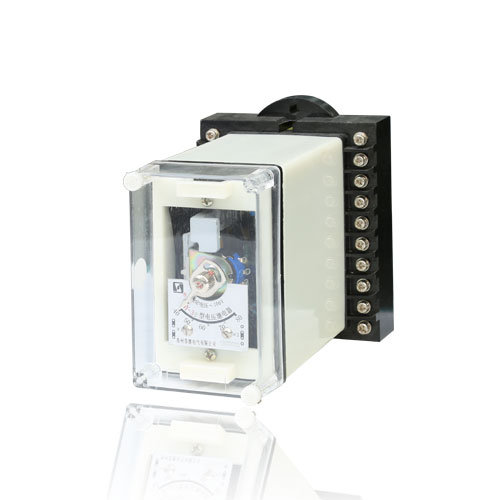

產品說明
DY-30系列電壓繼電器，用于繼電保護線路中，作為過電壓保護或低電壓閉鎖的動作元件。
產品特點
DY-30系列電壓繼電器電磁式，瞬時動作，磁系統有兩個線圈，線圈出頭接在底座端子上，用戶可以根據需要串并聯，因而可使繼電器整定范圍變化一倍。
繼電器名牌的刻度值及額定值足線圈并聯時的(以V為單位)。轉動刻度盤上的指針、以改變游絲的反作用力矩，從而可以改變繼電器的動作值。
繼電器的動作：對于過電壓繼電器，電壓升至整定值或大于整定值時，繼電器就動作，動合觸點閉合，改斷觸點斷開。當電壓降低到0.8倍整定值時，繼電器就返回，動合觸點斷開，動斷觸點閉合，對于低電壓繼電器，當電壓降低到整定電壓時，繼電器就動作，動合觸點斷開，動斷觸點閉合。
繼電器有A11K，A11H，A1lQ三種結構。
繼電器的重量：約0.6kg。
應用及安裝

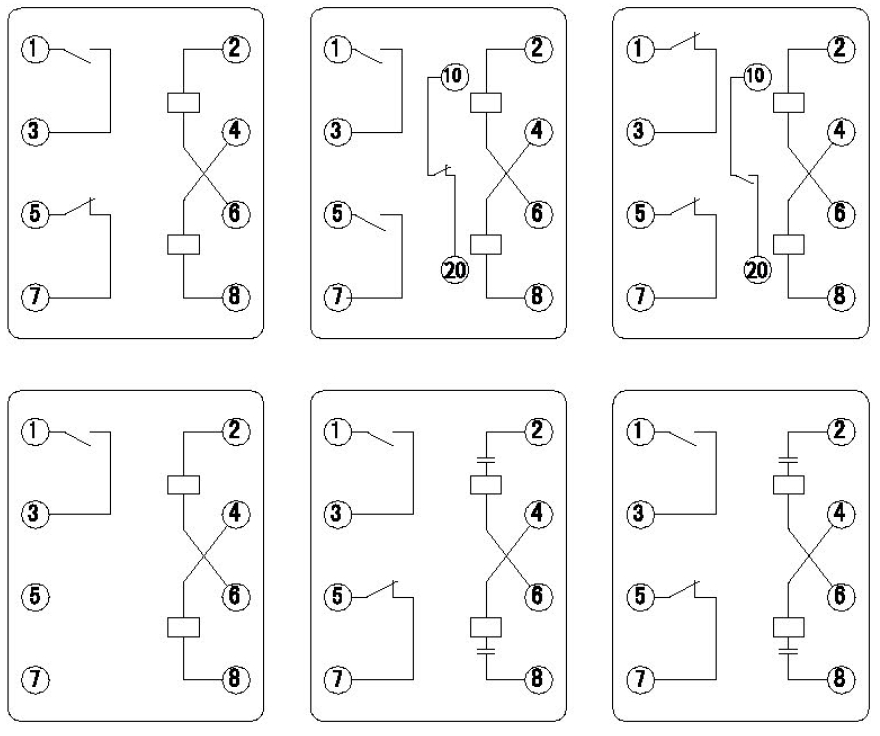

上圖依此為:
DY-32.36 DY-33.37 DY-34.38
DY-31.35 DY-32／60C DY-34／60C 圖1 DY-30系列電流繼電器內部接線圖(背視)
技術參數
觸點的數量
| 型號 | 觸點數量 | |
| 常開 | 常閉 | |
| DY-31、35 | 1 | |
| DY-32、36 | 1 | 1 |
| DY-33、37 | 2 | 1 |
| DY-34、38 | 1 | 2 |
| DY-32/60C | 1 | 1 |
| DY-34/60C | 1 | 2 |
| 型 號 | 最大整定 電壓(V) | 額定電壓(V) | 長期允許電壓（V） | 電壓整定 范圍(V) | 動作電壓（V） | |||
| 線圈 并聯 | 線圈串聯 | 線圈并聯 | 線圈串聯 | 線圈并聯 | 線圈串聯 | |||
| DY-32/60C DY-34/60C | 100 | 200 | 110 | 220 | 15～60 | 15～30 | 30～60 | |
| DY-31 DY-32 DY-33 DY-34 | 60 | 30 | 60 | 35 | 70 | 15～60 | 15～30 | 30～60 |
| 200 | 100 | 200 | 110 | 220 | 50～200 | 50～100 | 100～200 | |
| 400 | 200 | 400 | 220 | 440 | 100～400 | 100～200 | 200～400 | |
| DY-35 DY-36 DY-37 DY-38 | 48 | 30 | 60 | 35 | 70 | 12～48 | 12～24 | 24～48 |
| 160 | 100 | 200 | 110 | 220 | 40～160 | 40～80 | 80～160 | |
| 320 | 200 | 400 | 220 | 440 | 80～320 | 80～160 | 160～320 | |
注：DY-32/60C、DY-34/60C規格為長期熱穩定（具有內附串聯電容）電壓繼電器。
繼電器刻度相限誤差：不大于6%。
動作值的變差：不大于6%。
對于DY-31、32、33、34電壓繼電器的返回系數不小于0.8；DY-35、36、37、38低電壓繼電器的返回系數不大于1.25。
動作時間
對于過電壓繼電器
在1.1倍動作值時，動作時間不大于0.12s；在2倍動作值動作時間不大于0.04s。
對于低電壓繼電器
當繼電器的工作電壓為0.5倍整定電壓時，動作時間不大于0.15s。
過電壓能力：當線圈并聯時，在最小整定值處，將電壓由零均勻地上升到1.05～2.2倍整定電壓，在此范圍內，繼電器不應有使得動合觸點不工作的振動。經此試驗后，繼電器應仍能滿足技術條件的要求。
過電壓：繼電器當加1.75倍整定值或更高時繼電器的動合觸點應無抖動地閉合。
當無外來的碰撞和振動時。過電壓繼電器的各整定(第一點除外)位置上的工作電壓為0.6倍整定值時，其動斷觸點應可靠地閉合電路。
低電壓繼電器在工作電壓為0.6倍整定電壓或更低時，其動斷觸點應無抖動的閉合。
當無外來的碰撞和振動時，低電壓繼電器各整定位置上的工作電壓不低于1.5倍整定電壓時，其動合觸點應當可靠地閉合電路。
在動作電壓和返回電壓下；繼電器的可動系統不應當停滯在中間位置。
當周圍空氣的相對濕度不大于85％，繼電器的電路對殼(外殼上的非導電金屬部分)的絕緣電阻，用500V兆歐表測量應當不小于300M12。
繼電器的導電部分對外殼(外殼上的非導電金屬部分)的絕緣，能耐受50Hz交流電壓2kV歷時1min的試驗。
觸點斷開容量：當電壓不大于250V及電流不大于2A時，觸點的斷開功率，在具有電感負荷的直流電路(時間常數不大于5×10-3s)中為50W，在交流電路中為250VA。
功率消耗：在最小整定值處，繼電器的線圈所消耗的功率不超過表5的數據。
當周圍介質溫度為+40℃時，繼電器在表2和表3所示的長期允許電流，電壓下長期工作時，不會有絕緣和其他電氣元件的損壞，而線圈的溫升不大于60K。
壽命：繼電器電壽命500次，機械壽命為5000次。
使用和維護
繼電器使用，需取去外殼，拔出機器，檢查有無在運輸中產生的損壞，如動片碰到磁板，游絲各圈相碰，動片軸上的摩擦等，為此，將繼電器的指針整定在第一定點上，用手將可動系統往磁板方向轉動，然后放開，可動系統應當轉回到原來位置直到止檔，然后進行必要的調整和整定。
繼電器在重新調整時，必須保證。
可動系統的軸向活動量在0.15～0.3mm之間。
動片與磁極間的氣隙，應當保證繼電器在規定的任何工作情況下，動片和磁板不得相碰。
具有動合觸點和動斷觸點的繼電器，在動作過程中，橋形觸點不得同時接觸一動合靜觸點和一動斷靜觸點。
當指針由第一刻度值旋向最終刻度值時，游絲各圈不相碰。
繼電器動作時，橋形觸點應當在靜觸點的中心線上滑動(公差±lmm)，動、靜觸點總氣隙不小于2mm。
靜觸點和限制片之間的距離應不大于0.3mm。
在調整繼電器的動作值時，最小整定值的調整主要足改變游絲反作用力的大小，最大整定值的調整，主要是改變動片和磁板間的氣隙等。
不宜潤滑繼電器軸和軸承。
不允許用砂紙或其它粗造材料清潔觸點，宜用鋒利的刀刃或清潔的細磨石清潔觸點，然后用清潔的、柔軟的布片擦干凈，避免用手指接觸觸點。
外形尺寸
