DY-20C、20D系列電壓繼電器

DY-20C，DY-20D系列電壓繼電器用于電機、變壓器及輸電線路的電壓升高（過電壓保護）或電壓降低（低電壓閉鎖）的繼電保護線路中，作為啟動元件。

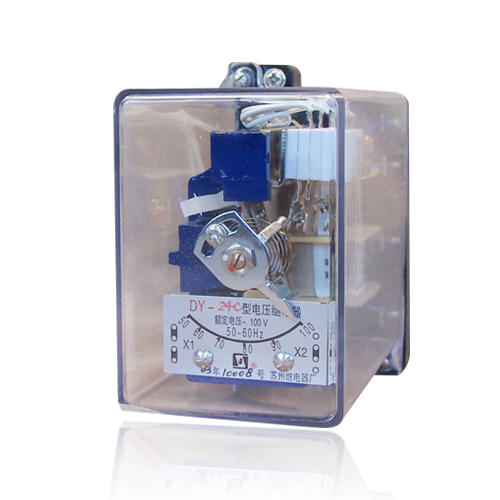

型號 :【電磁式繼電器】DY-20C、20D
品牌 : 【蘇繼電氣】
產品說明
 DY-20C，DY-20D系列電壓繼電器用于電機、變壓器及輸電線路的電壓升高（過電壓保護）或電壓降低（低電壓閉鎖）的繼電保護線路中，作為啟動元件。

產品特點
繼電器采用JK-1型殼體，將DY-30機芯裝入殼體中，具有透明的殼罩可以清楚觀察到繼電器的內部結構，外形尺寸及開孔圖見《接線圖》A11K、A11H、A11Q。
繼電器是瞬時動作電磁式繼電器，當電磁鐵線圈上加規定電壓時，銜鐵克服反作用力矩而處于動作狀態。
過電壓繼電器：當電壓升高至整定值(或大于整定值）時，繼電器立即動作，動合觸點閉合，動斷觸點斷開，當電壓降低至0.8倍整定值時，繼電器立即返回，動合觸點斷開，動斷觸點閉合。
低電壓繼電器：當電壓降低至整定電壓時，繼電器立即動作，動合觸點斷開，動斷觸點閉合。
繼電器銘牌刻度值：電壓繼電器銘牌刻度值是指線圈并聯時的刻度。轉動刻度盤上指針，可改變游絲的作用力矩，從而可改變繼電器的動作值。
DY-21C~25C／60C過電壓繼電器為長期熱穩定型繼電器，線圈回路中串聯電容器，裝在同一殼體里。DY-23D~25D／60C過電壓繼電器為長期熱穩定型繼電器。
DY-20D系列電壓繼電器為解決觸點抖動而設計的整流型繼電器。
應用及安裝

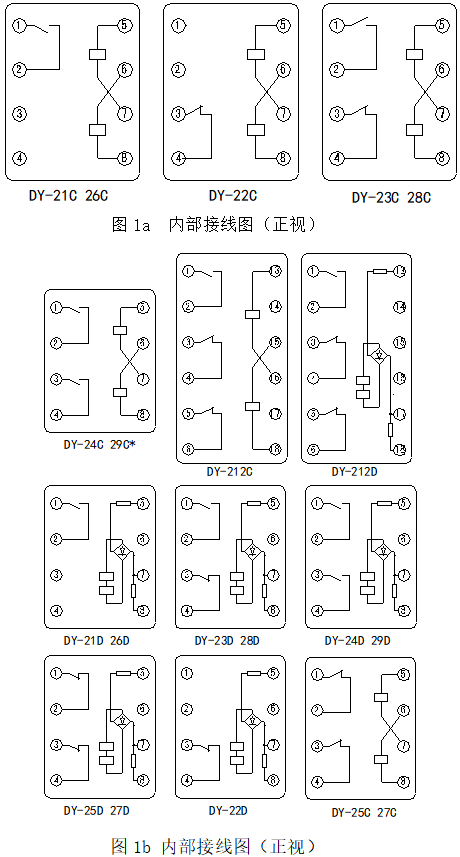

DY-20C、20D系列電壓繼電器接線圖
技術參數

接觸系統的組合形式見下表

型號 觸電數量
動合 動斷
DY-21C、21D、26C、21C/60C，21D/60C 1
DY-22C、22D、22C/60C，22D/60C   1
DY-23C、23D、28C、28D、23C/60C，23D/60C 1 1
DY-24C、24D、29C、29D、24C/60C，24D/60C 2
DY-25C、25D、27C、27D、25C/60C，25D/60C   2
DY-212C、212D、212C/60C，212D/60C 1 2
    繼電器技術數據：見表。
    動作時間：過電壓繼電器在1.1倍整定值時，動作時間不大于0.12s。在2倍整定值時，動作時間不大于0.04s。 低電壓繼電器在0.5倍整定值時，動作時間不大于0.15s。
    觸點斷開容量：在電壓不大于250V，電流不大于2A時的直流有感負荷電路(時間常數不大于（5±0.75ms）中，斷開容量為50W，在交流電路中為250VA。
    重量：約0.6kg。
使用和維護
    繼電器使用時，需取去外殼，撥出機器。檢查有無在運輸中產生的損壞，如動片碰到磁板，游絲各圈相碰，動片軸上的摩擦等，為此，將繼電器的指針整定在第一整定點上，用手將可動系統往磁板方向轉動，然后放開．可動系統應當轉回到原來位置直到止檔，然后進行必要的調整和整定。
    繼電器在重新調整時，必須保證：
     可動系統的軸向活動量在0.15-0.3mm之間。
     動片與磁極間的氣隙，應當保證繼電器在規定的任何工作情況下，動片和磁板不得相碰。
     具有動合觸點和動斷觸點的繼電器，在動作過程中，橋形觸點不得同時接觸一動合靜觸點和一動斷靜觸點。

名稱 型號 最大整定電壓（V） 額定電壓（V） 長期允許
 電壓（V）		 電壓整定
 范圍（V）		 動作電壓（V） 最小整定值時的功率消耗（VA） 返回
系數
線圈
并聯		 線圈
串聯		 線圈
并聯		 線圈
串聯		 線圈
并聯		 線圈
串聯
過電壓 DY-21C-25C
DY-21D-25D
DY-212C
DY-212D		 60 30 60 35 70 15-60 15-30 30-60 1 0.8
200 100 200 110 220 50-200 50-100 100-200
400 200 400 220 440 100-400 100-200 200-400
低電壓 DY-26C-29C
DY-26D-29D		 48 30 60 35 70 12-48 12-24 24-48 1.25
160 100 200 110 220 40-160 40-80 80-160
320 200 400 220 440 80-320 80-160 160-320
  DY-21C-5C/60C
DY-21D-5D/60C
DY-212C/60C		 60 100 200 110 220 15-60 15-30 30-60 1 0.8

注： (1)過（低）電壓繼電器各種規格有非整流式的（DY-20C）和整流式的（DY-20D），供用戶選用，DY-20D內部接線圖見圖1b。
        (2) 特殊規格DY-212C（或DY-212D整流式）觸點形式為兩動斷，一動合。

外形尺寸
DY-20C、20D系列電壓繼電器尺寸圖
