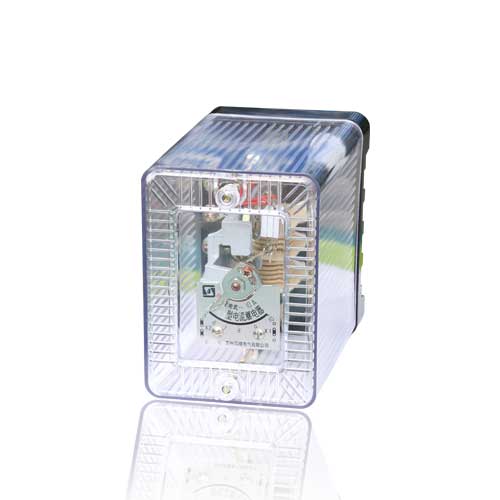

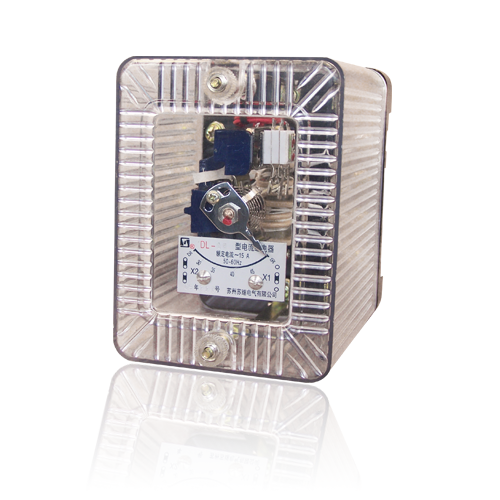

DL-10、DJ-100系列電流繼電器

DL-10系列電流繼電器，用于電機，變壓器和輸電線的過負荷和短路保護中，作為啟動元件。DJ-100系列電壓繼電器 用于繼電保護裝置線路中 作為過電壓保護或低電壓閉鎖的動作元件。

型號 :【電磁式繼電器】DL-10、DJ-100
品牌 : 【蘇繼電氣】
產品說明
DL-10系列電流繼電器，用于電機，變壓器和輸電線的過負荷和短路保護中，作為啟動元件。DJ-100系列電壓繼電器, 用于繼電保護裝置線路中, 作為過電壓保護或低電壓閉鎖的動作元件。
產品特點
DL-10、DJ-100系列繼電器安裝在垂直的平板上 可以前面接線或者后面接線。為了前面接線 工廠供應安裝用的掛板和接線用的整套導電零件；為了后面接線，工廠供應安裝和接線用的整套零件（螺桿，螺母，墊圈，彈墊等）。
繼電器系電磁式瞬時動作，磁系統有兩個線圈，線圈的出頭接在繼電器底座的端子上用特殊的聯接片，可以將線圈串聯或并聯 因而可使繼電器的整定范圍變化一倍。

應用及安裝

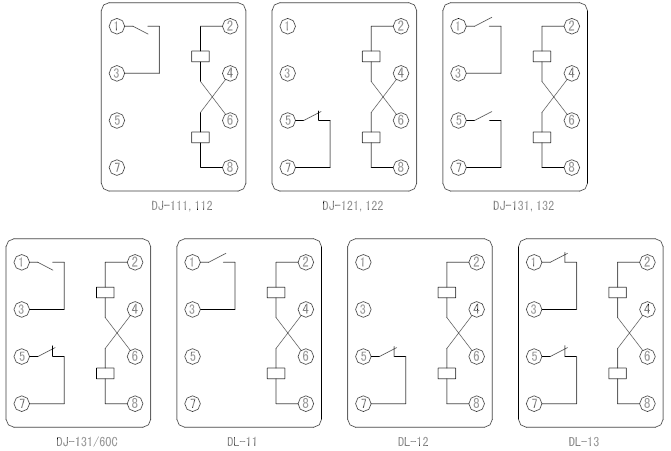

DL-10、DJ-100系列繼電器接線圖
技術參數
技術數據
接點的斷開容量：當電壓在220伏以下及電流不大于2A時 在具有電感負荷的直流電路（時間常數T不大于5×lO-3秒）中為50瓦；在交流電路中為250伏安。
動作時間：過電流（壓）繼電器，在1.2倍整定值時，動作時間不大于0.15秒；在3倍整定值時 動作時間不大于0.03秒。低電壓繼電器在0.5倍整定電壓時，動作時間不大于0.15秒。
絕緣強度：繼電器的導電部分對外殼的絕緣，應耐受交流50赫茲，電壓2000伏，歷時1分鐘的試驗。
繼電器的重量約1公斤。

電流繼電器的技術數據
型號 最大
整定值
（A）		 整定
范圍
(A)		 線圈串聯 線圈并聯 在第一整定
電流時消耗
的功率(VA)		 接點范圍 返回
系數
動作電流
(A)		 熱穩定電流(A) 動作電流
(A)		 熱穩定電流(A) 常
開		 常
閉
長期 一秒鐘 長期 一秒鐘
DL-11
DL-12
DL-13		 0.01 0.0025
～
0.01		 0.0025
～
0.005		 0.02 0.6 0.0055
～
0.01		 0.04 1.2 0.08 1

1
1
1		 0.8
DL-11
DL-12
DL-13		 0.04 0.01
～
0.04		 0.01
～
0.02		 0.05 1.5 0.02
～
0.04		 0.1 3 0.08 1

1
1
1
DL-11
DL-12
DL-13		 0.05 0.0125
～
0.05		 0.0125
～
0.025		 0.08 2.5 0.025
～
0.05		 0.16 5 0.08 1

1
1
1
DL-11
DL-12
DL-13		 0.2 0.05
～
0.2		 0.05
～
0.1		 0.3 12 0.1
～
0.2		 0.6 24 0.1 1

1
1
1
DL-11
DL-12
DL-13		 0.6 0.15
～
0.6		 0.15
～
0.3		 1 45 0.3
～
0.6		 2 90 0.1 1

1
1
1
DL-11
DL-12
DL-13		 2
0.5～2

0.5～1
 		 4 100 1～2 8 200 0.1 1

1
1
1
DL-11
DL-12
DL-13		 6
1.5～6
 		 1.5～3 10 300 3～6 20 600 0.1 1

1
1
1
DL-11
DL-12
DL-13		 10 2.5
～
10		 2.5～5 15 300 5～10 30 600 0.25 1

1
1
1
DL-11
DL-12
DL-13		 20
5～20
 		 5～10 15 300 10～20 30 600 0.25 1

1
1
1		 0.7
DL-11
DL-12
DL-13		 50 12.5
～
50		 12.5
～
25		 20 450 25～50 40 900 1 1

1
1
1
DL-11
DL-12
DL-13		 100 25
～
100		 25
～
50		 20 450 50
～
100		 40 900 2.5 1

1
1
1
DL-11
DL-12
DL-13		 200 50～
200
 		 50
～
100		 20 450 100
～
200		 40 900 10 1

1
1
1		 0.7


電壓繼電器的技術數據
型號 整定范圍
(V)		 長期允許電壓(V) 接點規格 返回系數 功率消耗(最小整
定電壓時)(VA)		 備注
線圈串聯 線圈并聯 常開 常閉
DJ-111 15～60
50～200
100～400		 70
220
440		 35
110
220		 1   0.8 1 過電壓
繼電器
DJ-121 15～60
50～200
100～400		 70
220
440		 35
110
220		   1
DJ-131 15～60
50～200
100～400		 70
220
440		 35
110
220		 1 1
DJ-131/60C 15～60 220 110     1.5
DJ-112 12～48
40～160
80～320		 70
220
440		 35
110
220		 1   1.25 1 低電壓
繼電器
DJ-122 12～48
40～160
80～320		 70
220
440		 35
110
220		   1
DJ-132 12～48
40～160
80～320		 70
220
440		 35
110
220		 1 1

注：DL-10、DJ-100型繼電器可工作在50～60赫茲的電路中。

外形尺寸
DL-10、DJ-100系列繼電器尺寸圖
