產品說明
DLS-30A型雙位置繼電器(以下簡稱產品)用于各種保護裝置中，以實現機械閉鎖，并有位置指示。
產品特點
DLS-30A型雙位置繼電器由兩個相互聯接的電磁機構、互鎖滑塊機構、位置指示器及觸點系統組成。每個電磁機構由磁軛、線圈及銜鐵組成，互鎖滑塊機構由兩個滑塊及拉簧組成。
產品采用插拔結構，便于調整和維護，外形尺寸及安裝尺寸見附圖。結構代號為：A11K、A11H、A11Q見《外形尺寸》。
應用及安裝
技術參數
額定值(激勵量均為直流)

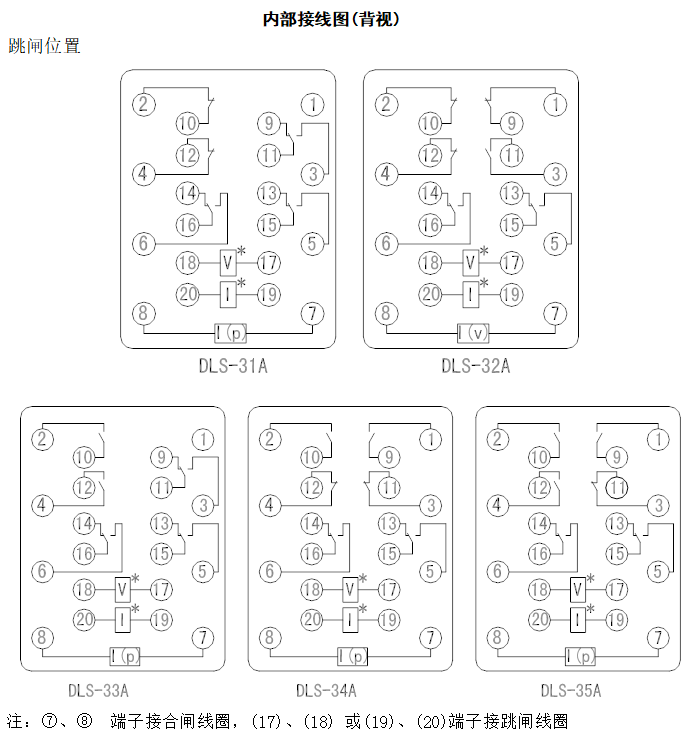

觸點形式
| 型號 | DLS-31A | DLS-32A | DLS-33A | DLS-34A | DLS-35A |
| 觸點形式 | 023 | 132 | 203 | 222 | 312 |
額定值(激勵量均為直流)
| 跳閘線圈 | 額定電壓(V) | 220 | 110 | 48 | |||||||||
| 額定電流(A) | 1 | 2 | 4 | 2 | 4 | 6 | 2 | 4 | 6 | ||||
| 合閘線圈 | 額定電流(A) | 0.5 | 0.5 | 1 | 1 | ||||||||
| 1 | 1 | 1 | 1 | 2 | 2 | 1 | 2 | 2 | |||||
| 2 | 4 | 2 | 4 | 4 | 2 | 4 | 4 | ||||||
| 額定電壓(V) | 220 | 110 | 48 | ||||||||||
動作值
a. 電壓繞組的動作值不大于額定電壓值的70%；
b. 電流繞組的動作值不大于額定電流值的90%。
功率消耗
當輸入激勵量為額定值時，產品中每個繞組的功率消耗不大于12W。
使用與維護
產品的驗收步驟：
a. 檢查產品的外觀是否損壞；
b. 當產品的兩個銜鐵都處于吸合狀態時，檢查兩個滑塊是否在同一水平面上；
c. 檢查產品的動作值是否滿足技術要求；
e. 該產品通常情況下不需維護，但一年應檢查一次指示器是否指示正常，工作電壓線圈是否斷線。
外形尺寸
資料下載
