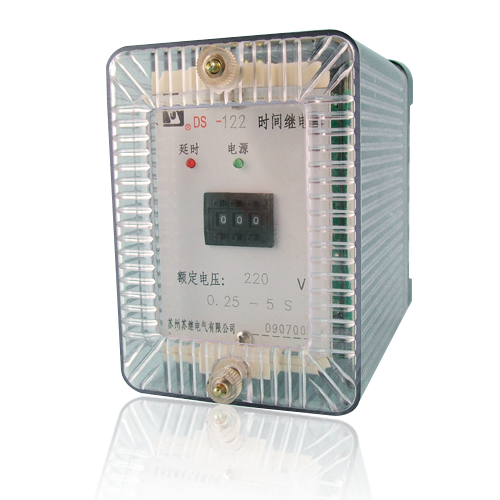

產品說明
DS-110、120系列時間繼電器（簡稱繼電器）作為輔助元件用于各種保護及自動裝置中使被控元件達到所需的延時，在保護裝置中用以實現主保護與后備保護的選擇性配合。
產品特點
DS-110、120系列時間繼電器是將DS-30機芯放入10殼體中。具有DS-30時間繼電器的優點，其開孔尺寸及接線圖與DS-110、120系列時間繼電器完全一致。
該繼電器系一電磁鐵帶動一鐘表延時機構，電磁鐵可以由直流或交流電源供電，本系列中的交流時間繼電器其內部裝有橋式整流器，將電源整流后供給電磁鐵。每臺繼電器內均有兩付瞬時轉換觸點，一付延時主觸點(終止觸點)，根據不同的規格，可以按裝一付滑動延時觸點，其延時整定值，可以等于或小于延時主觸點的整定值。
繼電器沒有動作時，瞬時轉換觸點的常閉觸點閉合，延時接點斷開，拖針指零，當向電磁供電后，電磁鐵吸合，瞬時轉換觸點進行瞬時切斷，鐘表機構開始轉動，延時動觸點向閉合方移動，根據延時觸點的整定滑動觸點及主觸點先后接通，主觸點接通后于止檔限止機構的轉動，機構停止繼電器將可長期停留在主觸點閉合的狀態下，當電源斷開各觸點瞬時復歸至原來狀態。
應用及安裝
技術參數
| 型 號 | 電源種類 | 額定電壓（V） | 時間整定范圍 | 觸點形式 |
| DS-111C |
直流
|
220 110 48 24 |
0.125～1.25 |
1副瞬動轉換觸點 1副滑動主觸點 1副終止主觸點 |
| DS-112C | 0.25～5 | |||
| DS-113C | 1～10 | |||
| DS-111 | 0.125～1.25 | |||
| DS-121 | 交流 |
110 127 220 380 |
0.125～1.25 | |
| DS-122.125 | 0.25～5 | |||
| DS-123.126 | 1～10 |
| 型號 | 觸點斷開容量 | 動作值 | 返回值 | 功耗 | 整定時間 |
變差 (s) |
| DS-111C | 直流有感負荷電路中各觸點斷開50W |
DS111～116 ≤70%Un DS111C～113C≤75%Un |
≥5%Un |
DS111～116 ≤10W DS111C～113C≤7.5W |
1.5 | 0.07 |
| DS-112C | ||||||
| DS-113C | 5 | 0.16 | ||||
| DS-111～116 | ||||||
| DS-121 | ≤85%Un | ≤35VA | 10 | 0.25 | ||
| DS-122.125 | ||||||
| DS-123.126 | 20 | 0.5 |
注: 1.型號后帶“C”者線圈可長期耐受110%Un其它則耐受110％Un 1.5～2分鐘溫升溫升仍在允許范圍內。
2.動作時間變差系指在同一整定值上測量10次中最大和最小動作時間之差。
繼電器主接點延時整定值誤差應符合下表規定.
| 整定時間 |
整定值 誤差 |
整定時間 | 整定值誤差 | 整定時間 |
整定值誤差 (s) |
整定時間 |
整定值誤差 (s) |
| 1.5 | ±0.15 | 5 | ±0.25 | 10 | ±0.30 | 20 | ±0.05 |
| 1 | ±0.08 | 3.7 | ±0.15 | 7.5 | ±0.25 | 15 | ±0.04 |
| 0.5 | ±0.06 | 2.5 | ±0.15 | 5 | ±0.20 | 10 | ±0.03 |
| 0.2 | ±0.05 | 1.2 | ±0.11 | 2.5 | ±0.17 | 3 | ±0.02 |
使用注意事項
使用時應注意繼電器的額定工作方式，若將短時工作的繼電器用于線圈回路長期帶電的場合，則繼電器線圈必過熱而損壞。
長期工作繼電器有外附電阻，Rf按圖在使用時應正確接人。
繼電器應裝在與水平面垂直的屏板上，并且在投入運行前應使繼電器通電動作，以于各運動部位不能復歸至原位，而引起延時的誤差。
繼電器在維修時，其鐘表機構部分各另件應使用航空汽油清洗之后在各可動部位(滑動接觸部位)點以適量4號航空儀表油，在由磁鐵直接帶動的凸輪與扇形齒板問涂以低溫脂。
電磁部分，動鐵心及線圈管中也應擦試清潔。
繼電器使用溫度范圍：—20—十40℃。

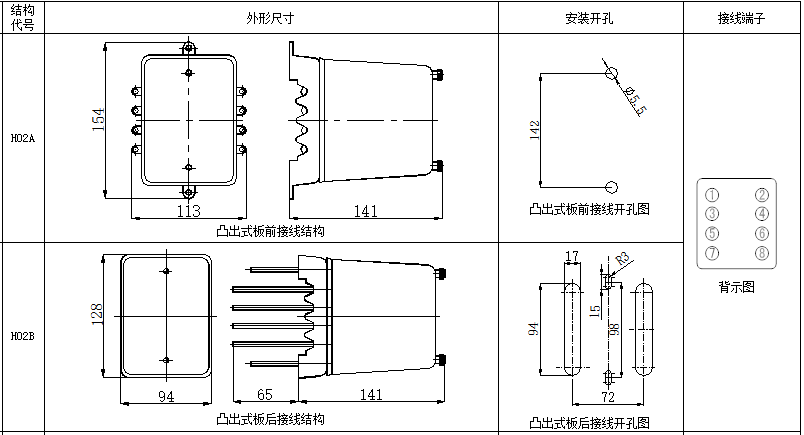

外形尺寸
