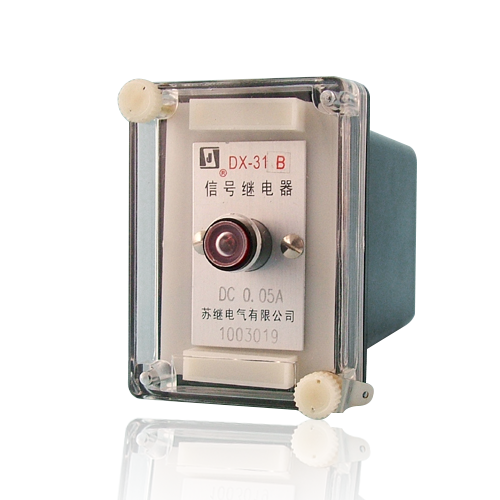

DX-30、DX-30J系列信號繼電器

本系列信號繼電器包括DX-31B、DX-32A、DX-32B，適用于直流操作的保護線路中，為動作指示器。DX-31BJ、DX-32AJ、DX-32BJ適用于交流操作的保護線路中，作為動作指示器。

型號 :【電磁式繼電器】DX-30、DX-30J
品牌 : 【蘇繼電氣】
產品說明
本系列信號繼電器包括DX-31B、DX-32A、DX-32B，適用于直流操作的保護線路中，為動作指示器。DX-31BJ、DX-32AJ、DX-32BJ適用于交流操作的保護線路中，作為動作指示器。
產品特點
繼電器在嵌入和突出兩種安裝方式，請在訂貨時注明。
產品結構形式有：A01K、A01H、T2外形。
應用及安裝

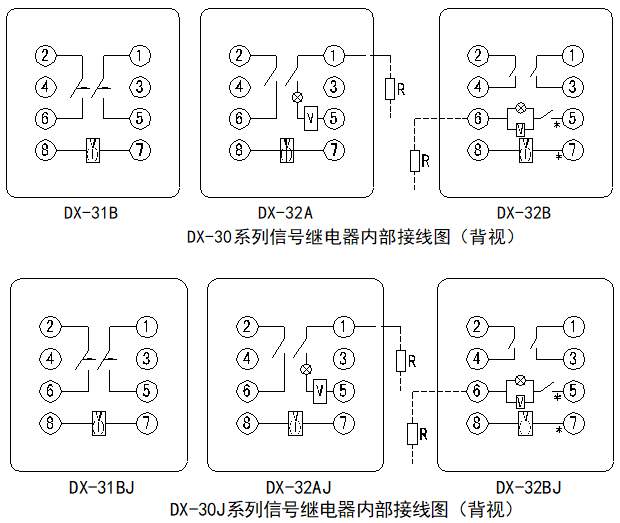

DX-30、DX-30J系列信號繼電器接線圖
技術參數
額定值
繼電器工作繞組額定值為： 220、 110、 48、 24、 12V或0.01、 0.015、 0.02、 0.025、0.04、 0.05、 0.075、 0.08、 0.1、 0.15、 0.2、 0.25、0.5、 0.75、 1、 2、 4A。
DX-32A/B保持回路額定值為：220、110、48V。
動作值: 動作電壓不大于70%額定電壓；動作電流不大于90%額定電流。
保持值：不大于80%額定保持電壓。
返回值：不小于5%額定值。
功率消耗：電流繞組不大于0.3W，電壓繞組不大于3W。
      DX-32A電壓保持回路220V不大于10W，110V不大于5W，48V不大于3W；
      DX-32B電壓保持回路220V不大于20W，110V不大于10W，48V不大于4W。

外附降壓電阻
型  號 220V 110V 48V
DX-32A 4.7kΩ 1.8kΩ 220Ω
DX-32B 3kΩ 1.3kΩ 390Ω
注：R為電壓保持回路外附降壓電阻。

線圈電阻值
DX-31B DX-32A DX-32B
規格 電阻(Ω) 規格 電阻(Ω) 規格 電阻(Ω)
220V 20000 220V 18000 220V 18000
110V 6050 110V 4500 110V 4500
48V 1150 48V 860 48V 860
24V 288 24V 215 24V 215
12V 72 12V 54 12V 54
0.01A 2800 0.01A 2800 0.01A 2800
0.015A 1250 0.015A 1250 0.015A 1250
0.02A 700 0.02A 700 0.02A 700
0.025A 450 0.025A 340 0.025A 340
0.04A 170 0.03A 110 0.03A 110
0.05A 110 0.04A 135 0.04A 135
0.075A 50 0.05A 80 0.05A 80
0.08A 45 0.06A 56 0.06A 56
0.1A 28 0.075A 34 0.075A 34
0.15A 12.5 0.08A 32 0.08A 32
0.2A 7 0.1A 21 0.1A 21
0.25A 4.5 0.15A 9.1 0.15A 9.1
0.5A 1.1 0.2A 5.1 0.2A 5.1
0.75A 0.5 0.25A 3.4 0.25A 3.4
1A 0.28 0.5A 0.8 0.5A 0.8
2A 0.07 0.75A 0.37 0.75A 0.37
4A 0.017 1A 0.21 1A 0.21
    2A 0.02 2A 0.02
    4A 0.018 4A 0.018

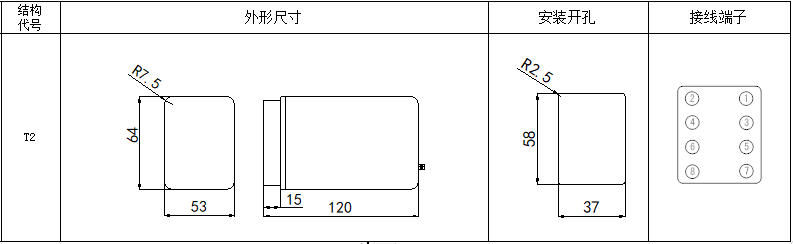

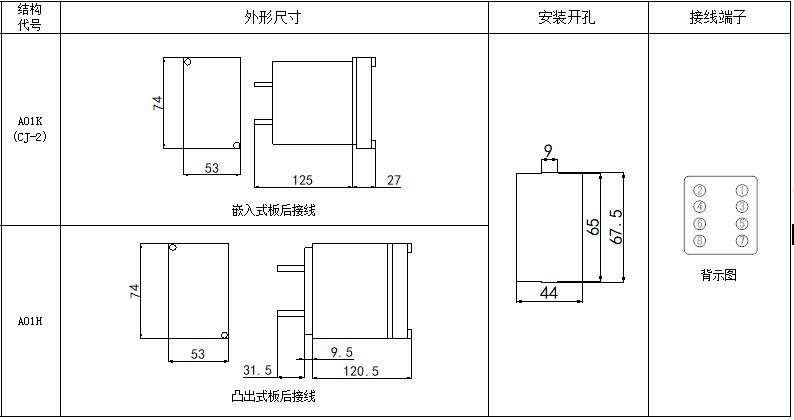

外形尺寸
DX-30、DX-30J系列信號繼電器尺寸圖 DX-30、DX-30J系列信號繼電器尺寸圖
