產品說明
DZ-30B系列中間繼電器用于直流操作的各種保護和自動控制線路中，作為輔助繼電器以增加觸點數量和觸點容量。
產品特點

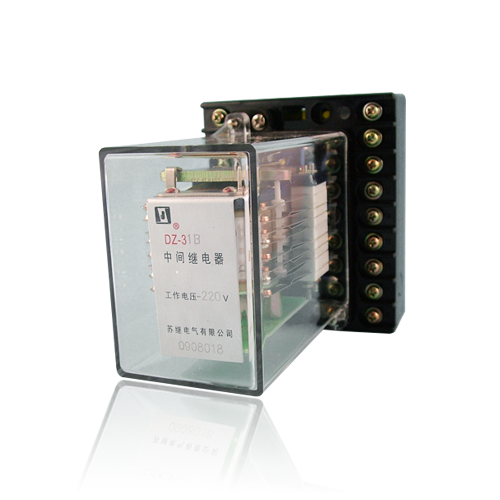

繼電器為電磁式動作繼電器。采用JK-1型殼體，將DZY-200機芯裝入殼體中，具有透明的殼罩可以清楚觀察到繼電器的內部結構。當電壓加在線圈兩端時，銜鐵向閉合位置運動，此時動合觸點閉合，動斷觸點斷開。斷開電源時，銜鐵在接觸片的壓力作用下，返回到原始狀態，動合觸點斷開，動斷觸點閉合。
應用及安裝
技術參數
| 型號 | DZ-31B | DZ-32B |
| 觸點形式 |
三動合 三轉換 |
六動合 |
| 交流額定電壓（V） | 220、110、48、24、12 | |
| 動作電壓 | 不大于額定電壓的70％，不小于額定電壓的30％ | |
| 返回電壓 | 不小于額定電壓的5％ | |
| 動作時間 | 在額定電壓下不大于0.05s | |
| 功率消耗 | 在額定電壓下不大干5w | |
| 壽命 | 10萬次 | |
| 觸點斷開容量 | 在電壓不超過220V，電流不大于1A的直流有感負荷電路(τ=5±0.75ms)中，斷開容量為50W；在220V以下的交流電路中為250VA。 | |
| 觸點長期允許通過電流不大于5A | ||
| 調試方法 | 觸點間隙：動合觸點不小于1.5mm，動斷觸點不小于1mm。觸點超行程不小于0.3mm | |
| 調整觸點片的壓力可以改變動作值和返回值 | ||
| 重量 | 1.5kg | |
外形尺寸
資料下載
