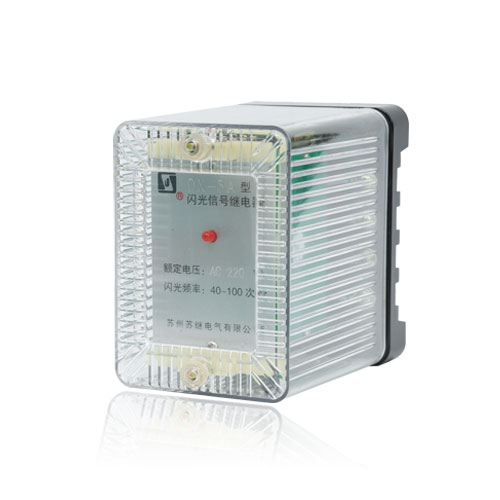

產品說明
DX-3型閃光繼電器用作信號指示之用，當被保護系統發生故障是，主保護繼電器動作時，通過閃光繼電器的接點控制各種燈光信號。
產品特點

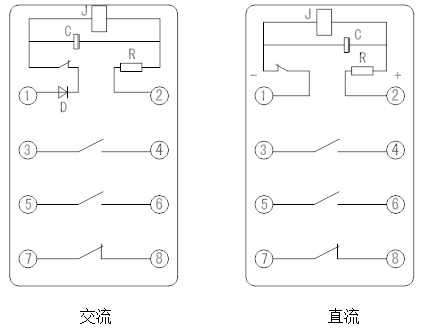

動作原理及結構
當繼電器的供電回路，在繼電器上加額定電壓時，并聯電容經附加電阻充電，電壓逐漸升高，當電壓升高到中間繼電器的動作電壓時，繼電器動作，斷開供電回路。此時電容器經中間繼電器放電，保持繼電器動作位置電壓逐漸下降，當電容器兩端下降到中間繼電器的返回電壓時，繼電器釋放，可動部分返回原來位置，接通供電回路，開始重復上述循環。
當繼電器的供電回路，在繼電器上加額定電壓時，并聯電容經附加電阻充電，電壓逐漸升高，當電壓升高到中間繼電器的動作電壓時，繼電器動作，斷開供電回路。此時電容器經中間繼電器放電，保持繼電器動作位置電壓逐漸下降，當電容器兩端下降到中間繼電器的返回電壓時，繼電器釋放，可動部分返回原來位置，接通供電回路，開始重復上述循環。
應用及安裝
技術參數
1.繼電器的規格見表
| 額定電流（V） | 觸點數 |
| DC 48，110，220 | 二付動合，一付動斷 |
| AC 220，110 |
2.繼電器停止工作，可動部分返回到原位置的電壓不小于3%的額定電壓。
3.閃光頻率為每分鐘40次-100次。
4.在額定電壓下功率消耗直流不大于7W交流不大于12VA。
5.觸點長期允許通過5A閉合電流。
6.介質強度：耐受交流50Hz，2kV試驗電壓，歷時1min應無擊穿或閃絡現象。
7.線圈電阻
| DX-3型 | 直流電壓 | 220V | 110V | 48V |
| 線圈電阻 | 2700V | 2700V | 810V | |
| 串接電阻 | 1.5KV /10W+2KV /7.5W | 1.5KV /10W | 1.5KV /10W |

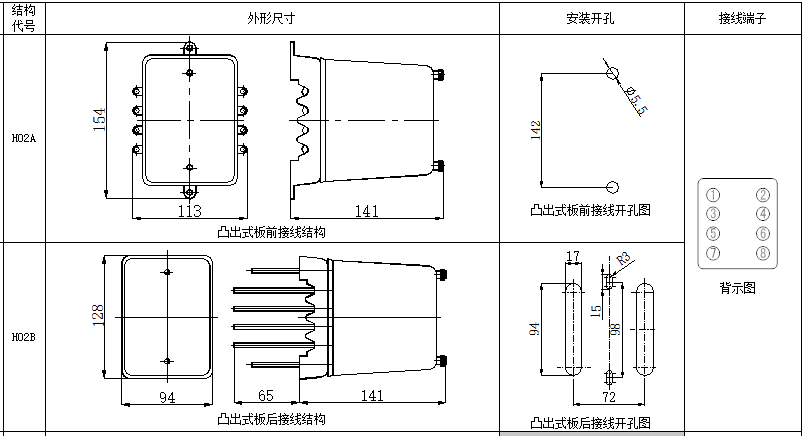

外形尺寸
