產品說明
產品特點

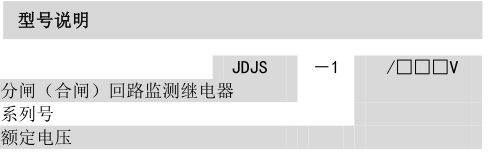

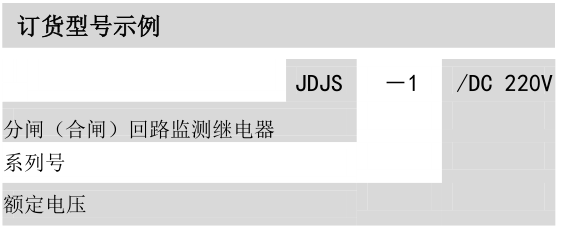

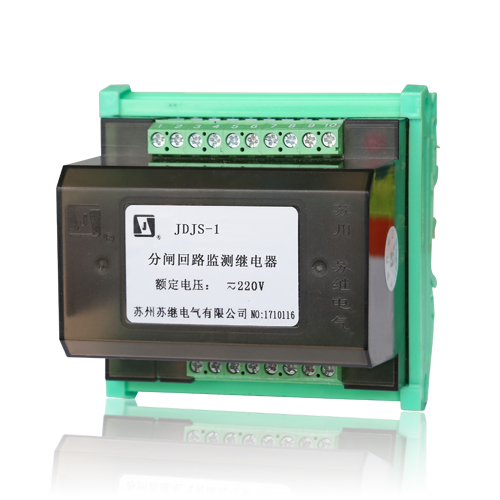

■JDJS-1跳閘(合閘)回路監視繼電器主要用于直流或交流操作的各種自動控制線路中，可對斷路器分閘(合閘)回路進行監視。對控制電源消失、分閘(合閘)線圈的失效及引線故障、斷路器輔助接點故障、繼電器本身的故障進行報警。
■ 完全與 DJS-1 繼電器兼容。
■ 快速導軌安裝結構，適合各種導軌安裝。
■ 螺釘壓接式端子。
應用及安裝
技術參數
注：上述參數為20℃條件下測試
| 電壓型 DC/AC | 動作值 | 功率消耗 |
| 220V/110V | 5~9.5mA | 2W |

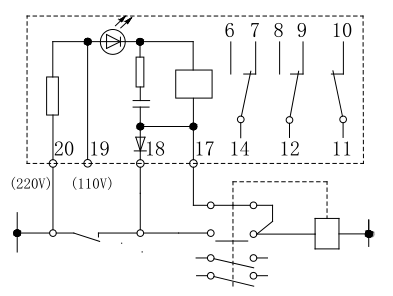

| 觸點形式 | 延時觸點（見接線圖） |
| 開斷容量 | 250V以下直流有感電路（5±0.75MS） 50W |
| 250V以下交流電路（Cos 0.4±0.1） 250VA | |
| 最大電流 | 5A |
| 電壽命 | 觸點電路在上述規定的復核條件下 10萬次 |
| 溫度范圍 | -10~+50℃ | |
| 相對濕度 | 5%~90% RH | |
| 大氣壓力 | 80~110Kpa | |
| 沖擊 | 穩定性 | 98M/S² |
| 強度 | 980M/S² | |
| 振動 | 10HZ~55HZ 1.5mm 雙振幅 | |
| 引出端形式 | 螺釘壓接式 | |
| 重量 | 185g | |
| 封裝形式 | 塑料外殼 | |
| 絕緣電阻 | ≥300MΩ | |
| 介質強度 | 繼電器電路與觸點間 | 2000V AC 1min |
| 觸點組間 | 2000V AC 1min | |
| 斷開觸點間 | 1000V AC 1min | |
| 固定延時返回 | ≥0.3S | |
| 動作時間 | ≤15mS | |

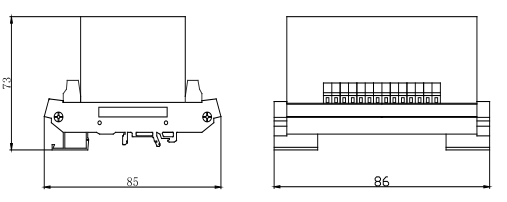

外形尺寸
